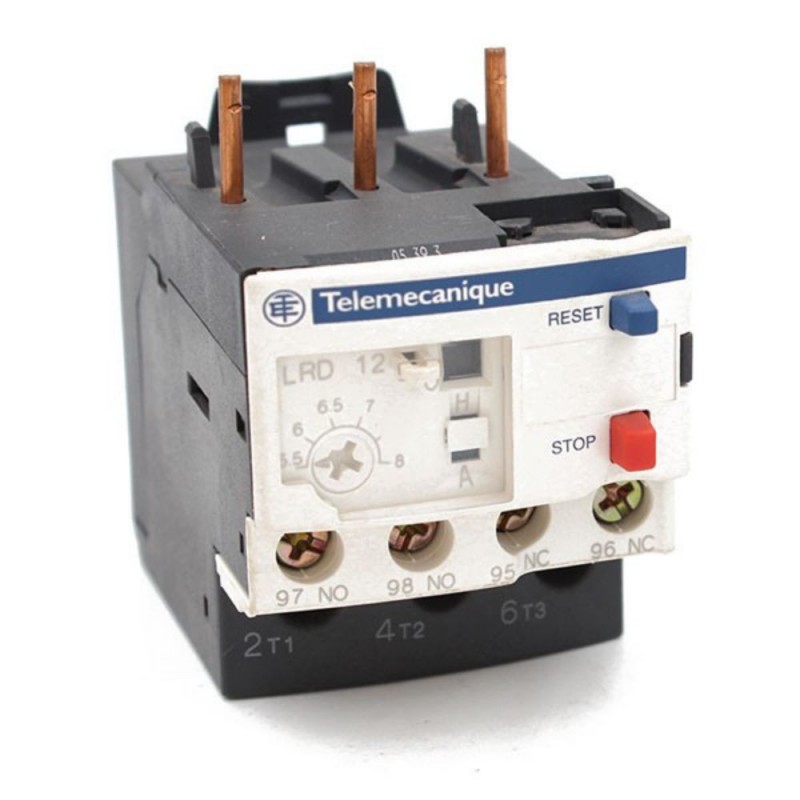

Relais de protection thermique moteur Tesys 5,5 à  8A Classe 10A

LE RELAIS DE PROTECTION THERMIQUE TESYS 5,5 A 8A, GARANTIE DU BON FONCTIONNEMENT DES MOTEURS ELECTRIQUES

Le Relais de protection thermique pour moteur Tesys 5,5 à 8A Classe 10A est destiné à assurer la protection thermique des moteurs contre les surintensités, jusquà 140 A. Lorsquil y a augmentation excessive de lintensité du courant, notamment à loccasion dune baisse de tension considérable, les enroulements du moteur pourraient être endommagés par léchauffement.

Associé avec le contacteurs de la même gamme TeSys , le relais de surcharge thermique différentielle 5,5 à 8A va alors jouer le rôle de démarreur, à réarmement manuel et automatique (selon le choix).

Fiche technique du relais thermique TeSys LRD

• Relais de protection thermique
• Type de produit : Différentiel à bilames
• Fréquence (Hz) : AC ou DC
• Nb pôles : 3
• Raccordement avec bornes à vis-étriers
• Support de montage direct sous le contacteur : Platine, Rail
• Classe de surcharge thermique : Classe 10A
• Zone de réglage de la protection thermique : 5.5 à 8A
• Tension assignée d'isolement :
• Circuit de puissance: 600 V se conformer à CSA
• Circuit de puissance: 600 V se conformer à UL
• Circuit de puissance: 690 V se conformer à CEI 60947-4-1
• Fréquence : 0 à 400 Hz
• Seuil de déclenchement : 1,14 +/- 0,06 Ir
• Courant thermique conventionnel : 5 A pour circuit de signalisation
• Type de commande Rouge bouton-poussoir: stop
• Bleu bouton-poussoir: raz
• Dimension : 446 mm x 45 mm x 70 mm
• Marque : Schneider Electric
